聚脲，因其獨(dú)特的耐候性，耐紫外線，防黃變，耐酸耐堿耐溶劑，瞬間固化，自潔，耐磨等優(yōu)異的特性被防腐界重視，大量用于混凝土和金屬結(jié)構(gòu)的表面防腐蝕。在聚脲施工過程中，對(duì)于基層表面的處理要求非常高，除了對(duì)混凝土含水量控制在6%以下的剛性要求外，還必須對(duì)混凝土表面處理進(jìn)行嚴(yán)格控制，這一這樣，才能確保聚脲和基層混凝土的附著力。當(dāng)然對(duì)于碳鋼和有色金屬表面處理除了達(dá)到GB8923規(guī)定的要求外，還必須考慮到粗糙度對(duì)附著力的影響。

首先是噴涂聚脲對(duì)混凝土基礎(chǔ)的要求。新做混凝土必須保證含水量低于6%，并且不得起砂，盡量保持一定的平整度，即2MI直尺平放，混凝土表面空隙高度不得大于3毫米?；A(chǔ)出現(xiàn)蜂窩或者空穴，必須使用高標(biāo)號(hào)速凝水泥進(jìn)行修補(bǔ)，如果出現(xiàn)跑砂缺陷必須使用固沙劑進(jìn)行固沙。

老舊混凝土層，必須鏟除表面附著物，如油漆涂料或者其他物質(zhì)（防水卷材等），如果有油污滲入地下，還需要使用噴槍進(jìn)行熱烘出油，注意烘烤溫度不得造成混凝土結(jié)構(gòu)的破壞。

一切表面清理工作完成后，使用300混凝土地坪自吸塵研磨機(jī)進(jìn)行干磨，直至露出混凝土自然的毛細(xì)孔。根據(jù)需要可以選擇粗磨后細(xì)磨，用吸塵器徹底吸塵，涂刷聚脲專用底涂，充分潤(rùn)濕滲透。再在干燥的底涂上面批刮聚脲專用膩?zhàn)?，打磨吸塵后備用，為聚脲熱噴涂創(chuàng)造一個(gè)干凈，良好，平整的混凝土基礎(chǔ)表面。

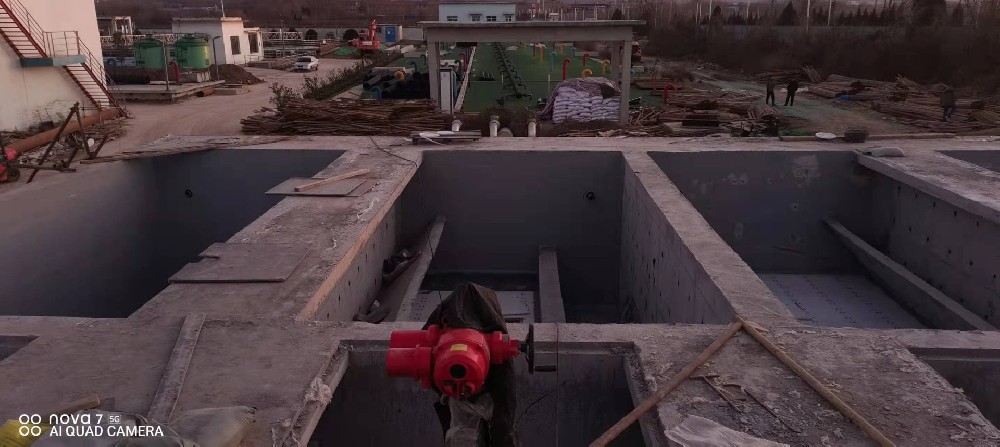

基面打磨

其次是噴涂聚脲對(duì)碳鋼和有色金屬的表面處理要求。碳鋼必須進(jìn)行干噴砂處理，隨著環(huán)保的要求越來越嚴(yán)，濕噴砂，水噴砂或者水射流相應(yīng)出現(xiàn)，筆者依然不推薦進(jìn)行有水表面處理，這與聚脲的特性是有關(guān)系的。

干噴砂處理盡量要求Sa2.5級(jí)，磨料盡量使用非金屬類物質(zhì)，如石榴石，石英砂等，盡量滿足GB8923標(biāo)準(zhǔn)要求，在無法滿足此條件下可以選擇人工機(jī)械打磨，建議使用砂紙片或者百葉片進(jìn)行打磨，級(jí)別必須達(dá)到St3及以上，十字交叉進(jìn)行，最大可能造出一定的表面粗糙度，避免使用鋼絲輪打磨造成的污染和潤(rùn)滑層表面。表面灰塵使用干燥無油的潔凈壓縮空氣吹掃干凈，對(duì)于人工打磨表面如果條件允許可以使用酒精進(jìn)行擦洗，在擦洗過程中注意良好通風(fēng)，保持安全。

有色金屬表面致密性大大超過碳鋼，筆者不建議人工打磨，必須使用干噴砂輕掃一遍，增加較小的表面粗糙度，根據(jù)經(jīng)驗(yàn)，粗糙度大約在40微米就可以了。無論是碳鋼表面處理，有色金屬表面處理，底涂的選擇非常重要，筆者建議選擇耐陰極剝離底涂料，完全可以滿足聚脲噴涂所要求的附著力，其中順締一款聚脲專用底涂料拉拔測(cè)試已經(jīng)達(dá)到11.2MPa。

總之，聚脲這款防腐蝕防水材料使用好了就是精品，否則就會(huì)變成垃圾，決定此種質(zhì)量成敗的關(guān)鍵在于基層的處理質(zhì)量和底涂料的選擇。筆者從大量的案例來看聚脲質(zhì)量70%在于基層處理，30%在于材料和工藝。

如果掌握了這兩點(diǎn)就會(huì)如魚得水使用這種高端防腐蝕防水材料，相信在環(huán)保的今天，要求VOC含量是質(zhì)量低于自身涂料質(zhì)量10%以下，或者不含VOC的高固分材料越來越被防腐界青睞，其中無溶劑涂料，熱噴涂聚脲，電泳涂料，粉末涂料水性涂料熱度最高
